Z4-355-11 280KW/200KW 440V B3 IP21S西瑪直流電機現貨

　　一、Z4-355-11 280KW/200KW 440V B3 IP21S西瑪直流電機產品概述：

　　Z4系列DC電機：中心高度100 ~ 355毫米，是中華人民共和國機械工業標準JB/JB/T6316-92《Z4系列直流電動機技術條件》]中規定的小型DC電機標準系列。400 ~ 450毫米的中心高度是標準系列之外的擴展Z4 DC電機。中心高度500 ~ 710毫米是我廠新開發的中型DC電機。該系列電機可廣泛應用于冶金行業的軋機、金屬切割機、造紙、印染、印刷、水泥、塑料擠出機械等行業。

　　Z4系列DC電機比Z2和Z3系列更有優勢。它不僅可以從DC裝置供電，還可以從靜態整流器供電。此外，它具有小的轉動慣量，良好的動態性能，并能承受高負荷變化率。特別適用于需要平滑變頻調速、高效率、自動穩速和靈敏響應的控制系統，具有當今世界先進水平。

　　電動機的定額是連續運行和連續定額。在海拔不超過1000米、環境空氣溫度不超過40的區域，電機可以按照技術數據表中的額定數據運行。該系列電機采用F級絕緣。

　　Z4系列DC電機的功率范圍為1.5千瓦至840千瓦，額定轉速為3000、1500、1000、750、600、500、400、300、200轉/分鐘。勵磁模式是單獨勵磁的，勵磁電壓為180伏。除了上述規定的電平外，還可以根據具體情況和用戶需要得出其他功率、電樞電壓、轉速和勵磁電壓值。

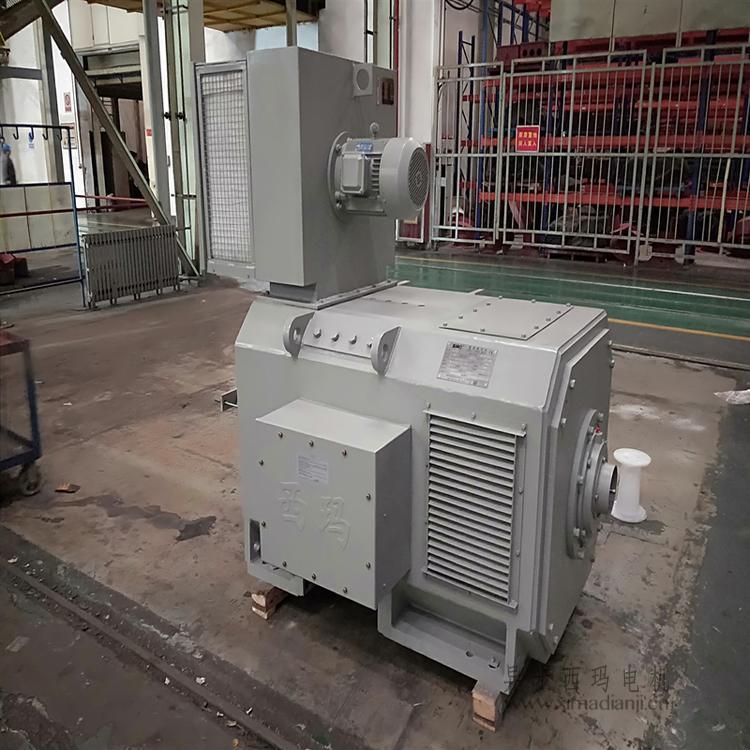

Z4-355-11 280KW/200KW 440V B3 IP21S西瑪直流電機實拍圖

　　對于額定電壓為160伏的電機，在單相橋式整流電源的情況下，一般要求與電抗器配合工作。外部電抗器的電感值顯示在電機銘牌上。額定電壓為440伏的電機不需要外部電抗器。

　　該系列電機的性能不僅符合國家標準GB/t755 [0x9a8b]，而且基本符合德國標準VDE0530。

　　型號含義：Z4-280-11B，Z表示DC電機，4表示4系列，280表示電動機中心高度，* * * 1表示鐵芯長度號，第二個1表示前端蓋號，1表示短端蓋，2表示長端蓋，B表示補償繞組。

　　注：對于Z4-112/2-1型號，“/”后的* * *數字代表極數，第二個數字代表鐵芯長度的序列號。

　　二。Z4-355-11 280KW/200KW 440V B3 IP21S西瑪直流電機結構簡介：

　　(1)基本結構

　　Z4系列DC電機采用八邊形全疊片結構，不僅空間利用率高，還能承受靜態整流器供電時的脈動電流和負載電流的快速變化。Z4系列DC電機一般沒有串聯繞組，適用于要求正反轉的自動控制技術。也可根據用戶要求制成系列繞組。中心高度為100 ~ 280毫米的電機沒有補償繞組，但中心高度為250毫米和280毫米的電機可根據具體情況和需要制作補償繞組，中心高度為315 ~ 450毫米的電機有補償繞組。
